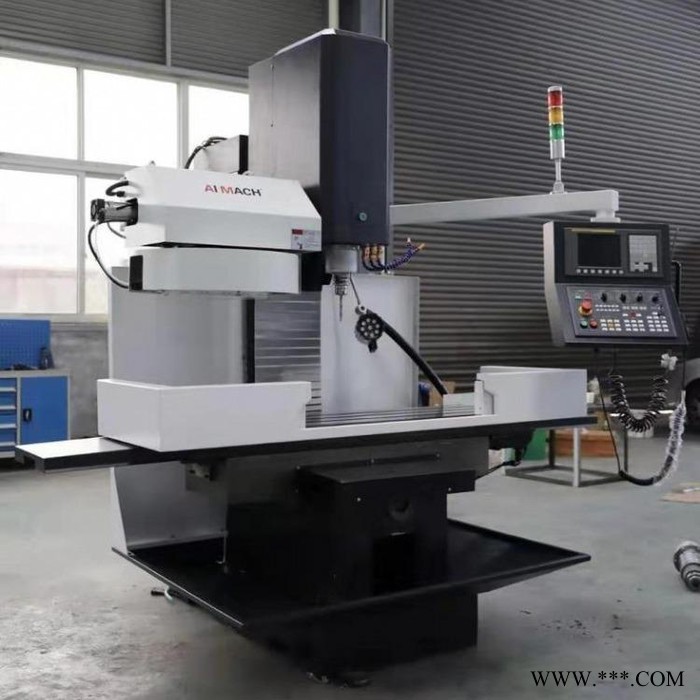

马扎克厂家XK7136C 铣床

  XK7136C数控铣床技术资料

一、产品简介与用途

本机床为数控床身铣床，具有较强的承载能力，三方向导轨均为淬火硬轨，导轨宽、跨距大，结构及外形尺寸紧凑合理，主轴为变频电机通过同步带驱动。可铣削、钻孔、扩孔及铰孔等多种功能，能够实现对盘类、板类、壳体、模具等复杂、高精度零件的加工，适于多品种各中、小型零件的平面、斜面、沟槽、孔等多种工序加工，是机械、电子、仪器、仪表、模具、汽车等行业的理想加工设备。

二、主要结构特点

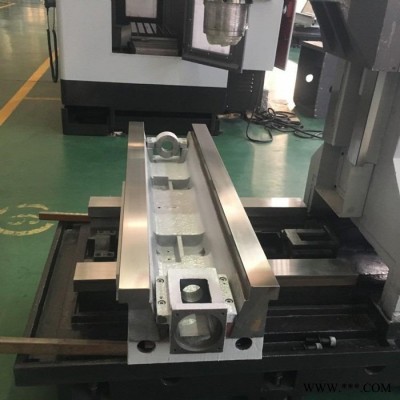

1、 底座、立柱、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性，为机床性能的稳定性提供了保障。

2、采用高速、高精度、高刚性主轴单元，承载能力强，转速可达8000rpm；

3、工作台X 向行程达950 mm，Y、Z向导轨均为宽矩形滑动导轨，并经超音频淬火及精密磨削。滑动导轨面精密刮研，并贴覆复合PTFE材料，配合自动强制润滑，减小进给运动的磨擦阻力，减小低速爬行，提高机床精度寿命。

4、 X、Y、Z三方向进给均采用高精度、高强度滚珠丝杠，伺服电机驱动，确保机床的定位精度。

5、 导轨、滚珠丝杠采用防护装置，保证丝杠和导轨的清洁，确保机床传动及运行精度。

6、 Z向加配重块平衡装置，保证主轴升降运动平稳、顺畅。

7、 电动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。

8、 机床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作箱可旋转一定角度，操作方便、可靠。

三、主要技术参数

1、主电机功率：                              7.5kw

2、主轴内锥：                                 BT40

3、主轴转速：                                                                 8000rpm（ 选配200-6000rpm）

4、主轴端面至工作台面距离                     100～600 mm

5、 主轴孔中心至立柱表面距离                  460 mm

6 工作台面尺寸                            1250×360 mm

7、 工作台行程  纵向/横向                     950/400  mm

8、工作台最大负荷：                                    500kg

9、工作台T型槽 槽数/宽度/间距                3/18/80

10、最大快移速度   X*Y*Z向                   10 *10*8m/min

11、定位精度                                  0.02 mm

    12、重复定位精度                               0.01mm

 13、机床外形尺寸（长×宽×高）                 2220×1850×2350 mm

14、机床净重                                   3500 kg
