| 产地 | 山东 |
|---|---|
| 动力类型 | 液压 |
| 加工精度 | 高精度 |
| 类别 | 立式 |
| 主电机功率 | 10KW |
| 执行质量标准 | 国标 |
| 品牌 | 卓润 |
| 型号 | TCK5063 |
| 加工定制 | 是 |
| 质量认证 | CCC |

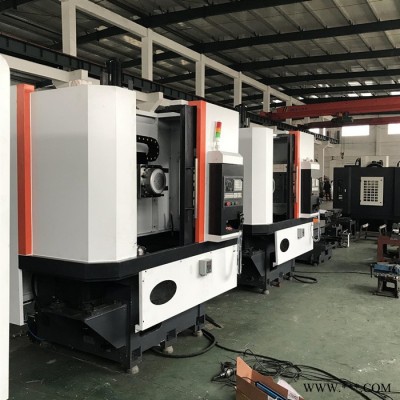

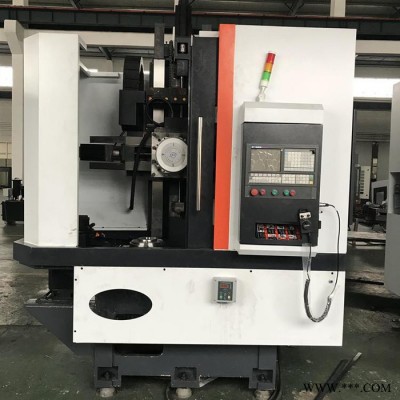

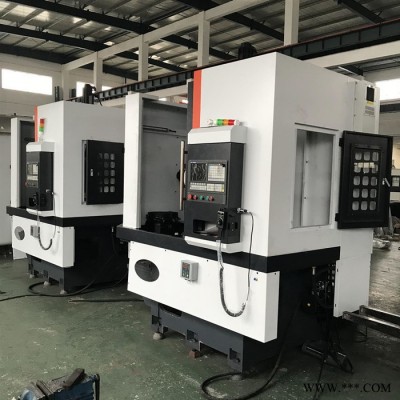

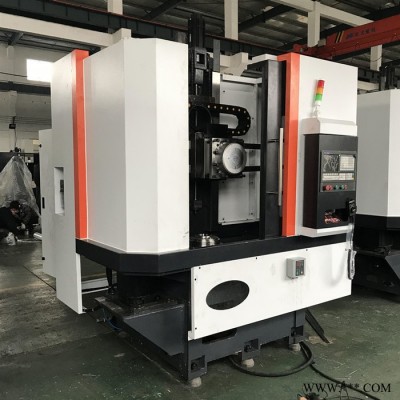

TCK系列机床是一种自动化数控加工机床，用来加工零件的内外圆柱面、锥面、端面、螺纹、切槽及倒角，该机床特别适于车用轮鼓、盘类等零部件的加工。
1.立式导轨结构，立柱，底座及滑座均采用高牌号灰口铸铁，立柱及 滑座导轨处均采用高频淬火，导轨移动面贴塑处理确保机床长期使用的稳定性和精度保持性；
2.机床主轴采用主轴伺服电机，适于强力切削；同时也适于零件的半精加工和精加工；
3.X/Z轴进给均由伺服电机控制自动进给。Z轴采用平衡重锤，结构可靠、故障率低；
4.机床X/Z轴采用国产精密滚珠丝杠及丝杠专用轴承，满足高精度、高刚性切削的要求；
5.机床采用电动润滑油泵润滑；

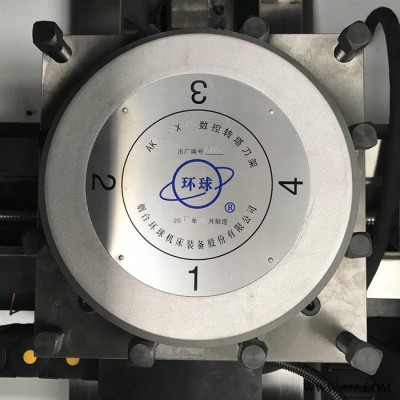

6.机床刀架采用排刀形式，精度准确，效率高，价格低廉无维护费用。
7.可根据用户要求配置专用工装或电动刀架，液压卡盘，冷却泵，排 屑器，冲屑装置。
| 主要参数 | TCK5063 |
| 机床回转直径mm | 660 |
| 切削直径 | 650 |
| 工作台直径mm | 500 |
| 主轴转速级数级 | 80-500无级 |
| 切削进给速度mm/min | 0.1~1000 |
| 刀架垂直移动距离mm | 650 |
| 刀架水平移动距离mm | 420 |
| 纵向快移速度mm/min | 4000 |
| 横向快移速度mm/min | 6000 |
| 刀架形式 | 排刀 |
| 刀杆截面mmxmm | 25x25 |
| 机床重复定位精度mm | 0.012 |
| 定位精度mm | X/Z 0.012/0.02 |
| 主电机功率Kw | 11 |
| 外形尺寸 | 2150X1950X2850 |
本机床参考机床行业现行标准规定，按照我公司有关标准生产。
附机床精度检验表
| 序号 | 检验项目 | 允差mm | 实测 | 备注 | |
| 1 | 主轴的径向跳动 | 0.012 |
|
| |
| 2 | 主轴的端面跳动 | 0.012 |
|
| |
| 3 | 滑板移动对主轴的平行度 | 水平方向 | 0.03 |
| 400长度方向 |
| 垂直方向 | 0.03 | ||||
| 4 | 回转工作台面的平面度 | 0.03（只允许凹） |
| φ400直径圆盘 | |
随机技术资料
1 机床使用说明书
2 机床合格证明书
3 机床装箱单

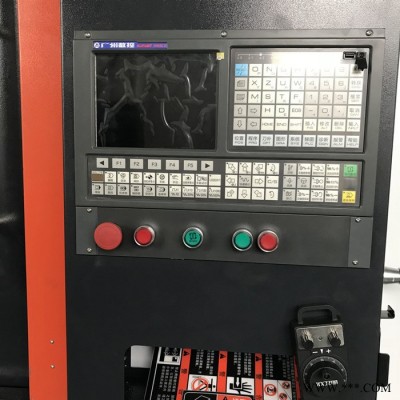

4 数控系统、交流伺服驱动器及变频器使用说明书
