| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 精密 |
| 类别 | 立式 |
| 主电机功率 | 7.5 |
| 执行质量标准 | 国标 |
| 品牌 | 马扎克 |
| 型号 | CK6150 |
| 加工定制 | 是 |
产品详情
CK6150数控机床坐标系采用的是右手笛卡尔直角坐标系，其基本坐标轴为X、Y、Z直角坐标，如下图所示，规定了X、Y、Z
三个直角坐标轴的方向，这个坐标系的各个坐标轴与机床的主要导轨相平行。根据右手螺旋法则，我们可以确定出A、B、C三个旋
转坐标的方向。
1、机床精度高，主轴采用哈尔滨轴承BEARING高精密度双滚珠轴承支承，噪音低，精度高，稳定性好。
2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，效率高，适用性强。
3、床身导轨经超音频淬火后精磨，硬度高，刚性好。
4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、
减少热变形、精度稳定的特点。

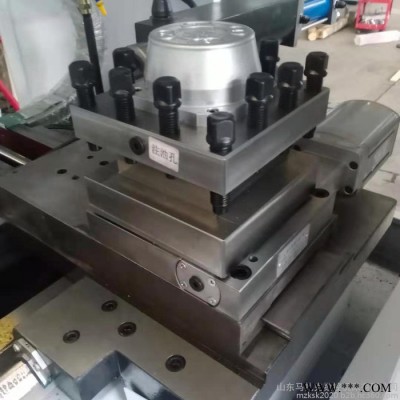

5、电动四工位刀架采用精密齿盘定位，重复定位精度高。

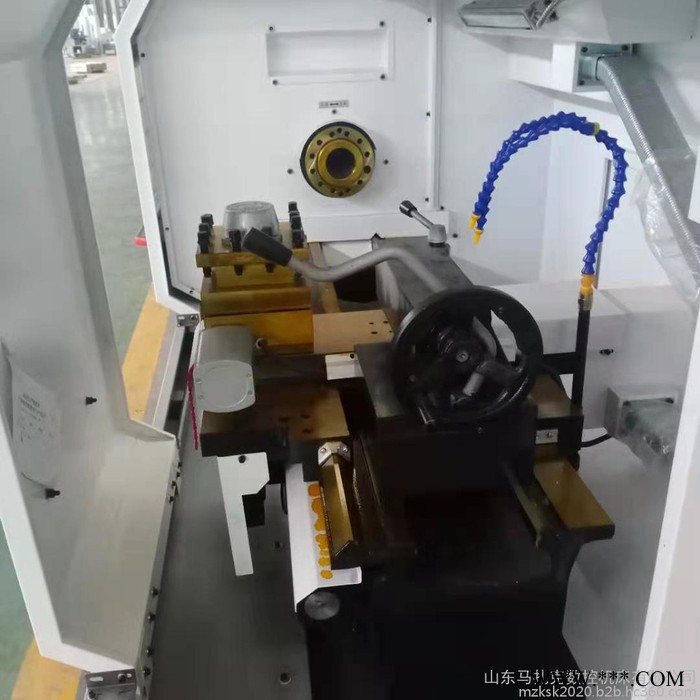

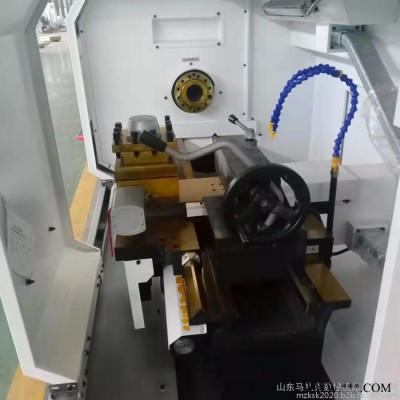

6、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而
损伤尾座套筒内孔锥度，有效的保护了尾座部件。
7、数控系统采用GSK928TE，凯恩帝KNDITB-II，仁和100T，华中世纪星18A等国内产品，可选用混合式步进电机
驱动或交流伺服电机驱动，也可根据用户要求选配其它系统，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特别适用于复杂零件或对精度较高的大批量零件的加工.也是数控教学
| 主要技术参数 | 单位 | CK6150D |
| 床身最大回转直径 | mm | Φ500 |
| 托板上最大回转直径 | mm | Φ280 |
| 最大加工长度 | mm | 850 |
| 最大行程X/Z | mm | X:300 Z:1050 |
| 主传动形式 | 机械二档变速 | |
| 主轴转速级数 | 档内变频无级 | |
| 主轴转速范围 | rpm | L:70-700，H：160-1600 |
| 主轴端部形式 | C6 | |
| 主轴通孔直径 | mm | 52 |
| 主轴孔前端锥度 | MT6 | |
| 主轴电机功率 | kw | 7.5 |
| 卡盘尺寸 | mm | 200 |
| 滚珠丝杠规格 | 2506/4008 | |
| 进给电机扭矩X/Z | N.m | 5.5/7.5 |
| 快速移动X/Z | m/min | X：6 Z：8 |
| 重复定位精度（X/Z） | mm | ±0.005 |
| 工件加工精度 | IT6-IT7 | |
| 工件表面粗糙度 | Ra1.6 | |
| 尾座套筒直径 | mm | 75 |
| 尾座套筒行程 | mm | 140 |
| 尾座套筒锥度 | # | MT5 |
| 刀架形式 | 电动四工位 | |
| 刀具外形尺寸 | mm | 25X25 |
| 导轨形式 | 单山＋平轨 | |
| 总电源容量 | KVA | 12 |
| 外形尺寸 | mm | 2600X1560X1710 |
| 机床重量（约） | kg | 2000 |
