| 售后服务 | 面议 |
|---|---|
| 新旧程度 | 全新 |
| 用途 | 加工零件 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 多种 |
| 品牌 | 舜铣 |
| 型号 | XK7124数控机床 |
| 加工定制 | 是 |
1、 产品性能与特点：

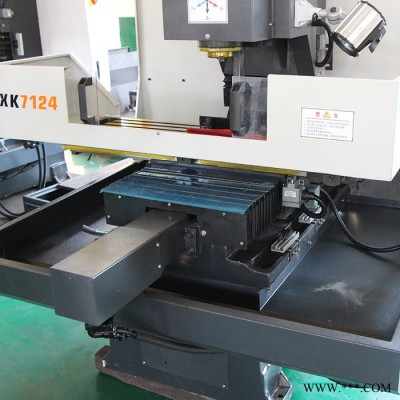

数控机床XK7124是集精铣、钻孔、攻丝功能的经济型数控机床。X、Y、Z三轴伺服、半闭环、点位控制立式数控钻铣铣床。
数控机床XK7124系列结构及外形优化设计，紧凑合理、刚性加强。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件的加工，可完成钻、铣、攻丝等多种工序，适合于批量产品的生产，能满足对中小型工件的钻、攻、铣工序的加工。
性能特点
(1). 直线和圆弧切削：可完成任意角度的直线、圆弧的精铣削，多点位的钻孔攻丝。
(2). 无间隙传动：采用有予加载荷的滚珠丝杠传动，速度和精度大大提高。
(3). 防护适用于加工和教学的防护系统，电子定时强润滑，防止出现轨道面人为缺油拉伤。
(4). 高可靠性：机体铸造工艺先进，采用时效处理工艺，铸件标号达到**标准。
(5). CNC功能：标准配置提供了丰富的NC功能，实现高速高精度四轴运动控制，采用8"彩色宽屏LCD,并配备了软功能键,界面直观快捷,全新设计工 程塑料面板美观大方,强度高,防护好,整机集成度高,产品可靠性强。
可根据用户不同加工需求，定制专机
2、 技术规格
| 项 目 | 内 容 | 单 位 | 参 数 |
| 行 程 | 左右行程（X） | mm | 500 |
|
| 前后行程（Y） | mm | 300 |
|
| 上下行程（Z） | mm | 450 |
|
| 主轴头端面到工作台面 | mm | 70-520 |
| 工作台 | 工作台面长 | mm | 1000 |
|
| 工作台面宽 | mm | 260 |
|
| 工作台承重 | Kg | 300 |
| T型槽 | 规格 | mm | 3-16 |
|
| 中心距 | mm | 60 |
| 主 轴 | 锥度 |
| BT40 |
|
| 主轴中心至导轨面距离 | mm | 350 |
|
| 主轴转速 | rpm | 3000 |
|
| *大额定功率 | Kw | 3Kw变频电机 |
|
| 驱动系统 |
| 同步带 |
| 精度 | 定位精度 | mm | ±0.002 |
|
| 重复精度 | mm | ±0.001 |
| 轴向电机 | 功率X/Y/Z | N | 6/6/10（10带刹车） |
| 进给速度 | X/Y/Z*大快移速度 | m/min | 12/12/10 |
| X/Y/Z*大切削速度 | mm/min | 1/5000 | |
| 通用参数 | 机床重量 | kg | 1550 |
|
| 外形尺寸 | mm | 1800x1650x2150 |
|
| 电力要求 | KVA | 380V |
3、电源装置
电源形式 三相交流380V±10% 50Hz±10%
用电容量 8KVA
4、冷却系统
水箱容积 44L
冷却泵功率 90W
冷却泵流量 12 L/min
5、机床外形尺寸及重量
机床外形尺寸（长×宽×高） 1800x1650x2150m
机床重量 1550Kg
机床的随机附件
1 弹簧夹头刀柄 BT40 1套
2 卡簧 4、5、6、8、10 各1
3 调整垫铁 φ125 6
6、主要外购件清单
| 序号 | 名称 | 型号或图号 | 产地 | 数量 | 备注 | |
| 1 | X向滚珠丝杠副 | FD2506 | 台湾/南通启尖 | 1套 |
| |
| 2 | Y向滚珠丝杠副 | FD2506 | 台湾/南通启尖 | 1套 |
| |
| 3 | Z向滚珠丝杠副 | FD2506 | 台湾/南通启尖 | 1套 |
| |
| 6 | 角接触球轴承 | 7602025TN/P4 DB |
| 3套 | 丝杠用 | |
| 7 | 角接触球轴承 | 60204 /P5 | HRB | 3套 | 丝杠用 |
7、标准配置
| 3000转主轴 |
| 3Kw变频电机 |
| 国产滚珠丝杠 |
| 半防护 |
8、机床安装条件
a、温度
运行温度：常温20±20℃
保管搬运时：-30℃～50℃
*大变化比率：10℃/小时以内
b、湿度
连续：70％以下（不结露）短时间：95％以下（不结露）
c、安装场所条件
1.不受外部振动影响
2.不受腐蚀气体影响
3.避免阳光直射机床
4.避免直接触外界风、气及调温的冷、热风
5.机床附近避免设置暖气等热源
6.减少尘埃（避免铸件、焊接、钣金车间等）
7.避免漏水、浸水
d、电源：3相380V±10％；50Hz±1Hz
9、安装、验收、培训
1、由我公司调试人员至买方所在地工厂进行安装调试。
2、买方应该在设备到厂后10内，通知卖方进行设备的安装调试工作。
3、设备到厂后，买方应负责：
a.选好机床的安装位置，并打好地基，设备安放*位
b.操作人员预先学习机床的技术资料
c.准备好式加工的工件，刀具及夹具
4、卖方人员应携带安装调试工作所需的专用工具，其它工具及捡具应有买方提供。
5、验收
a.主要机床附件检查
b.设备运转状况检查
c.机床精度验收，我公司提供出厂精度检验表，进行验收，所需检具、量具由买方负责。
6、培训
a.买方需要到厂内培训的，可派学习人员到我公司学习、也可以由我公司派出调试人员至买方所在地工厂，进行安装调试的同时进行机床操作及维修训练。
b.买方参加编程培训人员要具备一定文化基础的技术人员，参加操作维修培训人员并具备一定的普通机床操作技能。
10、保修期及售后服务
1.保修期：机床的保修期以设备出厂日起12个月。
在保修期内，因产品质量问题发生的机床故障，公司负责免费维修。
下属情况在保修期内，但不适用之，用户必须支付所有维修成本。
a.机床如遇地震、台风、水灾或为人力所不能抗拒之灾害而导致损坏时。
b.买方操作不当及保养不当而生之故障、生锈或损坏时。
保修期后，卖方负责保障配件的有偿供应和负责维修技术咨询及至有偿人维修，卖方以优惠价格收取更换故障零件的费用，并提供零部件的备件。
2.售后服务
如机床出现故障，公司售后服务人员会在48小时（本省24小时）内到达用户现场，对机床故障进行排除。完工后由用户填写质量问题“反馈单”
说明：因配置、特殊定货、数控系统的不同和产品的不断完善，会影响部分技术参数指标，定货时请依据实际情况核实，不便之处，敬请谅解！
