| 成膜物性质 | 有机无机复合 |
|---|---|
| 耐碱性 | 强 |
| 施工性 | 良好 |
| 遮盖力 | 强 |
| 理论使用年限 | 10年 |
| 稀释剂 | 水溶性 |
| 表干时间 | 0.5小时 |
| 供货地 | 华南地区 |
| 每公斤涂刷面积(两遍) | 6-8㎡ |
| 耐洗擦性 | 强 |
| 产地 | 广东 |
| 级别 | 一级 |
| 总固含量≥ | 30 |
| 干燥时间≤ | 1小时 |
| 包装规格 | 20kg/桶 |
| 特色服务 | 完善的售后服务 |
| 单件净重 | 20kg |
| 包装 | 袋装 |
| 保质期 | 12个月（个月） |
| 干燥时间 | 0.5h |
| 功能 | 不粘，防腐蚀，耐高温，耐磨 |
| 类型 | 聚四氟乙烯,特氟龙涂料,不粘涂料 |
| 耐水性 | 优 |
| 适用范围 | 锅，厨具，餐具，食品模具，工业模具，机械零件 |
| 外观 | 桶装 |
| 颜色 | 客户自定义 |
| 用途 | 管道防腐涂料,金属防腐涂料,船舶防腐涂料,汽车防腐涂料 |
| 品牌 | 倍司塔 |
| 起订量 | 20公斤 |
| 按溶剂类型分 | 水性漆 |
| 总固含量 | 50% |
| 液态类型 | 水性漆 |
特氟龙不粘涂料样品价100元一箱（含运费），包含250克底漆和250克面漆，大货另外报价。
以上的产品单价和运费是1到3公斤的价格，如您需要一至三公斤，请直接拍，我们会电话与您沟通，按照您的要求发货，大货（大于五公斤）的价格请详谈。
水性特氟龙双层不粘涂料
一.简介

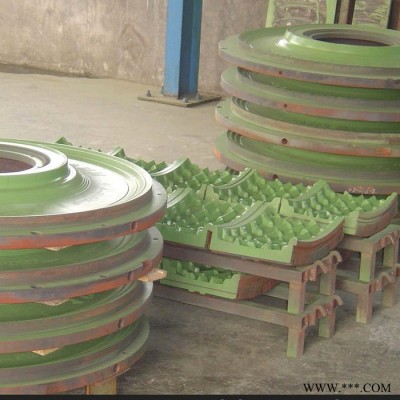

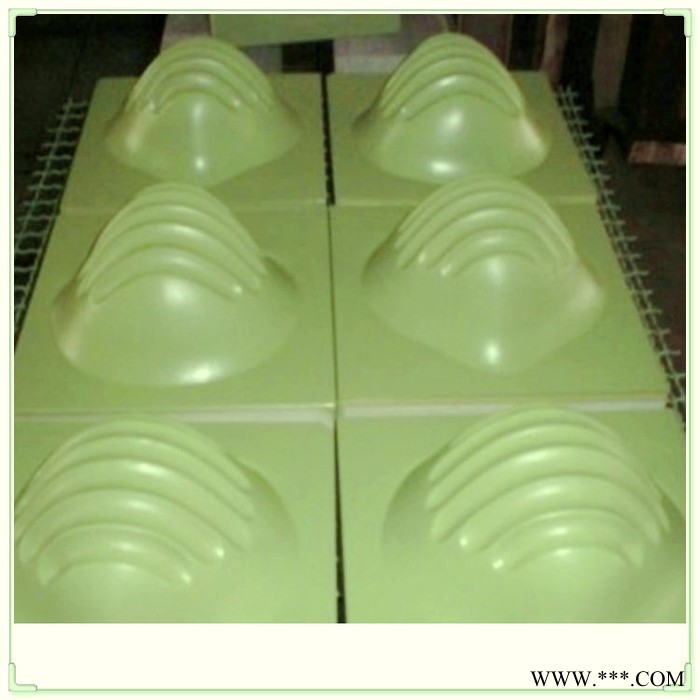

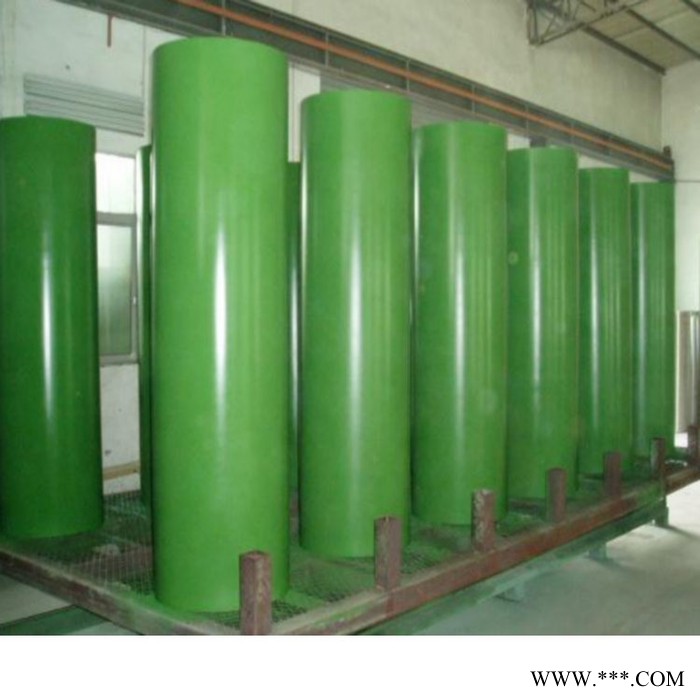

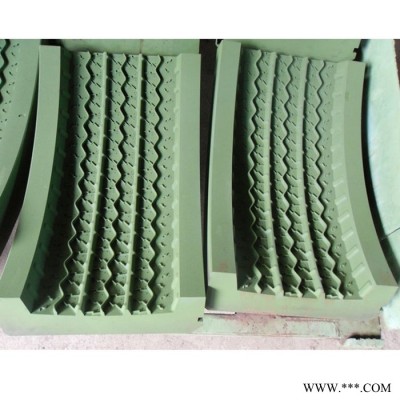

倍司塔化工BST01/02为水性双层不粘涂料，适用于铝、铝合金、金属表面的双层不粘涂料，内含“PTFE”聚四氟乙烯成份配合高性能树脂，分为底涂和面涂共二层，有良好的防腐性、耐热性及不粘性等，对一切化学品几乎为惰性。可应用于注塑模具、硅胶模具、鞋模、PU板、封口刀口、机械零件等众多要求不粘与防腐的领域。
| 二、涂料物性
| ||||||||||||||||||||||||||||
| 三、涂层性能
| ||||||||||||||||||||||||||||
| 四、使用方法
|
五.水性双层不粘锅涂料使用操作指引
A：素材的处理
先将素材（铝或不锈钢）用（360℃×30分钟~380℃×10分钟）空烧或溶剂清洗进行脱脂，第二步为表面粗糙化，可用刚玉砂100#~120#，压力0.4~0.6mpa,喷砂，粗糙度为:(2.0~3.5)μm
B、底油涂料的喷涂
底油用前必须充分滚动均匀或用搅拌叶片缓慢搅拌均匀（不可用剪切叶片高速搅拌，否则将破坏涂料结构，使涂料胶化变质），将处理好的素材（必须为干净、干燥、无任何油脂、污染，严禁用手触摸砂表面，否则将严重影响附着力，更甚会导致脱皮）平放，用（1.0~1.5）mmФ喷枪压力调到(0.2~0.3)mpa距离(20~30)cm,直接原液喷涂,用(100~120)℃×(5~8)分钟,表干后的涂膜厚为(10~15)μm
C、面油涂料的喷涂
同样面油使用前也必须充分滚动均匀或用搅拌叶片缓慢搅拌均匀，将已涂装好底油的工件冷却到常温后即可进行面油的施工(表面应该为干净,未受任何污染)用(1.0~1.5)mmФ的喷枪喷嘴,压力调到(0.2~0.3)mpa,距离(20~30)cm,直接原液喷涂，用(120-150)℃×(5-8)分钟先干燥后用380℃×10分钟进行烧结,烧结后的总涂膜为(20~25)μm。（烧结不充分会影响粘附性,涂层物理性都会降低,烧结过分也会令涂层性能变差,所以请慎心施工。）
15083844965
