主电机功率 | 7.5(kw) |
---|---|
界面语言 | 中文 |
主轴转速范围 | 6000/8000(rpm) |
定位精度 | ±0.0075mm |
刀具数量 | 16 |
三轴行程(X*Y*Z) | 1000 |
T型槽尺寸(宽*数量) | 5/18/90 |
动力类型 | 电动 |
产品类型 | 全新 |
售后服务 | 保修 |
类型 | 万能加工中心 |
控制方式 | 人工 |
类别 | 铣床 |
新旧程度 | 全新 |
重量 | 6000(kg) |
是否库存 | 是 |
作用对象 | 通用 |
适用行业 | 通用 |
布局形式 | 立式 |
品牌 | 泰重 |
型号 | XH850 |

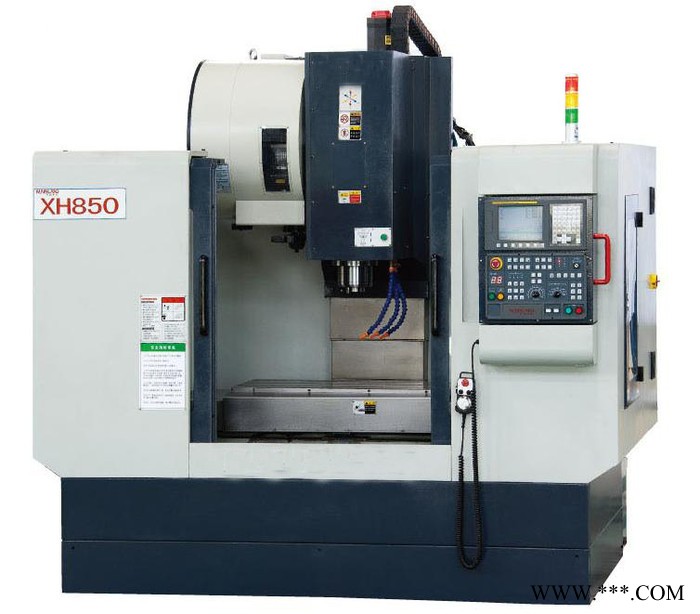

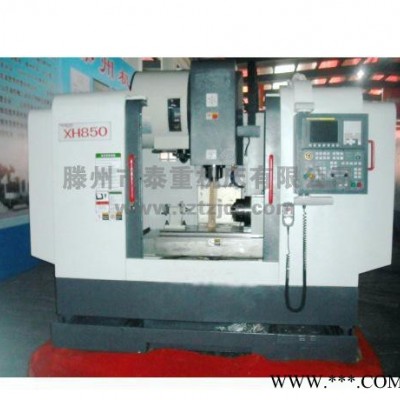

XH850中小型加工中心详细技术参数
ITEM项目 | 单位 | XH850 |
X轴行程 | mm | 900 |
Y轴行程 | mm | 500 |
Z轴行程 | mm | 500 |
主轴鼻端至工作台面距离 | mm | 120-620 |
主轴中心至立导轨距离 | mm | 570 |
快速移动(X/Y) | mm/min | 12000 |
快速移动(Z) | mm/min | 10000 |
三轴切削进给速度 | mm/min | 1-4000 |
工作台尺寸 | mm | 1060*500 |
工作台**大承重 | kg | 600 |
工作台T型槽数/宽度/间距 |
| 5/18/90 |
主轴转速范围 | r/min | 6000/8000 |
主轴伺服电机功率 | kw | 7.5 |
主轴孔锥度 |
| BT40 |
主轴直径 | mm | 150 |
定位精度 | mm | ±0.0075mm |
重复定位精度 | mm | ±0.006mm |
机床重量(约) | kg | 6000 |
外形尺寸(长*宽*高) | mm | 3050/2355/2550 |
标准配置选择配置
◆ 台湾新代系统◆ FANUC、三菱、西门子、北京KND、广数系统
◆ 台湾上银高精密滚珠丝杠、直线导轨◆ 机械手24把刀库
◆ 台湾高速主轴◆ 台湾10000转高速主轴
◆ 台湾**斗笠式刀库◆ 排削机
◆ 日本NSK轴承◆ 第四轴、第五轴
产品主要性能特点:
◆ 机身及主要构件均为高强度铸铁,金相组织稳定,确保机床长期使用的稳定性
◆ 立柱底部为A字型桥跨式结构,结合大箱底座,大幅减轻重切削时机身的振动
◆ 预拉伸精密滚珠丝杠传动
◆ 高速、高精度、高刚性主轴单元
◆ 油水分离式设计
◆ 间歇式自动润滑
◆ 气动松、拉刀系统
产品用途:
◆ 该型立式加工中心可适用于机械加工及模具制造等众多领域,能适应从粗加工到精加工的加工要求,具有高精度、高效率的特点,广泛适用于航空航天、军工、模具、汽车、内燃机、纺织机械、化工、石油、电子等各行业的机械加工。
产品主要技术参数:
主要结构及特点
机身底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构,金相组织稳定,在内部分布着网状结构的加强筋,保证了基础件的高刚性和抗弯减震性能;基础件采用树脂砂造型并经过喷砂回火震动实效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障;
立柱底部为A字形跨式结构,结合大箱体底座,大幅减轻重切削时机身的振动;
