| 产品类型 | 全新 |
|---|---|
| 动力类型 | 机械传动 |
| 回转直径 | 800 |
| 加工长度 | 4000 |
| 加工精度 | 精密 |
| 控制形式 | 人工 |
| 类型 | 普通车床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 1550x1630/1880x1910 |
| 主电机功率 | 11 |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 主轴通孔直径 | 80 |
| 主轴转速级数 | 18种5.4-720 |
| 品牌 | 马扎克 |
| 加工直径 | 630 |
| 名称 | 单位 | CW6163/CW6263 | CW6180/CW6280 | ||
| 床身上回转直径 | mm | 630 | 800 | ||
| 刀架上回转直径 | mm | 350 | 480 | ||
| 工件长度 | mm | 1500,3000,5000,7000 | 1500,3000,5000,1200 | ||
| 马鞍槽内回转直径/有效宽度 | mm | 800/300 | 1000/300 | ||
| 主轴通孔直径和轴头型式 | | 104、C11(B系列) D11(C系列) | |||
| 主轴孔前端椎体和.锥度 | | 120（B系列） 莫氏5° | |||
| 主轴转速级数和范围 | r/min | 18种7.5-1000(B系列) | 18种5.4-720 | ||
| 纵进给量级数和范围 | mm/r | 64种0.05-24.3 | 64种0.06-24.3 | ||
| 范围1:1 | mm/r | 0.1-1.52 | |||
| 范围16:1 | mm/r | 1.6-24.3 | |||
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.912 | 0.06-0.912 | ||
| 横向进给量与纵给量的比率 | | 1/2 | |||
| 床鞍快移速度 | mm/min | 4000 | |||
| 机床丝杠螺距 | | 12(公制)；1/2(英制) | |||
| 公制螺纹种数、范围 | mm | 50种 1-240(另有14种非标螺纹) | |||
| 英制螺纹种数、范围 | t.p.i | 26种 14-1 | |||
| 模数螺纹种数、范围 | mm | 53种 0.5-120 | |||
| 径节螺纹种数、范围 | DP | 24种 28-1 | |||
| 下刀最大横向行程 | mm | 420 | 500 | ||
| 上刀架行程 | mm | 200 | 200 | ||
| 尾座套筒行程 | mm | 250 | 250 | ||
| 尾座套筒锥度 | | 莫氏6° | 莫氏6° | ||
| 床身导轨宽度及淬火硬度 | mm | 550 RC50 | 600 RC50 | ||
| 主电机功率 | kw | 11 | 11 | ||
| 快速电机功率 | kw | 1.1 | 1.1 | ||
| 冷却泵电机功率 | w | 120 | 120 | ||
| 机床宽度x高度/包装宽度x高度 | mm | 1380x1450/1780x1890 | 1550x1630/1880x1910 | ||
| 机床长度/包装箱长度 | 工件长度 | 1500 | mm | 3690/4240 | 3700/1450 |
| | | 3000 | | 5190/5740 | 5250/5650 |
| | | 5000 | | 7200/7750 | 7250/8050 |
| 机床净重/毛重(kg) | 工件长度 | 1500 | mm | 3700 | 3800 |
| | | 3000 | | 4700 | 4800 |
| | | 5000 | | 6800 | 6900 |
| 承重 | kg | 2000 | 2000 | ||
| | | | | | | |
| 序号 NO. | 名称 | Name | 尺寸及型号 Size and model | Units | 数量 Number | 备注 Remarks |
| 1 | 冷却装置 | Cooling system | CA6180-14 | 套 | 1 | |
| 2 | 照明装置 | lighting device | JC11 | 套 | 1 | |
| 3 | 三爪卡盘 | Three jaw chuck | Φ320 K11320/D8 | 套 | 1 | |
| 4 | 花盘 | Center | Φ500 (CA6280马鞍车床) | 套 | 1 | |
| 5 | 尾顶 | Anchor bolt | Ⅱ5 S25-2 | 件 | 1 | |
| 6 | 地脚螺栓组件 | Anchor bolt assembly | M20x400 GB/T799-88 | 套 | 6 | |
| 7 | 刀架扳手 | Tool post wrench | 17 S92-5 | 件 | 1 | |
| 8 | 双头扳手 | Double ended spanner | 12x14 S91-1 | 件 | 1 | |
| 9 | 双头扳手 | Double ended spanner | 17x19 S91-1 | 件 | 1 | |
| 10 | 双头扳手 | Double ended spanner | 22x24 S91-1 | 件 | 1 | |
| 11 | 双头扳手 | Inner hexagon spanner | 27x30 S91-1 | 件 | 1 | |
| 12 | 内六角扳手 | Inner hexagon spanner | 6 S91-7 | 件 | 1 | |
| 13 | 内六角扳手 | Inner hexagon spanner | 8 S91-7 | 件 | 1 | |
| 14 | 内六角扳手 | Inner hexagon spanner | 10 S91-7 | 件 | 1 | |
| 15 | 内六角扳手 | Double ended spanner | 12 S91-7 | 件 | 1 | |
| 16 | 勾板手 | Hook plate | 135-140 S93-1 | 件 | 1 | |
| 17 | 螺丝刀 | Screw driver | 9x12 S81-1 | 件 | 1 | |
| 18 | 弹性挡圈钳子 | Circle pliers | 2〃 S94-1 | 件 | 1 | |
| 19 | 油壶 | Oil gun | | 件 | 1 | |
| 20 | 使用说明书 | Instruction manual | | 本 | 1 | |
| 21 | 合格证明书 | Certificate of conformity | | 份 | 1 | |
| 22 | 装箱单 | Packing list | | 份 | 1 | |

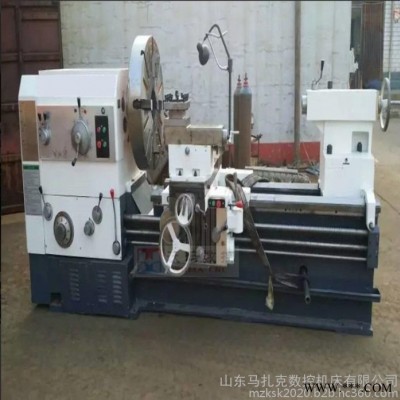

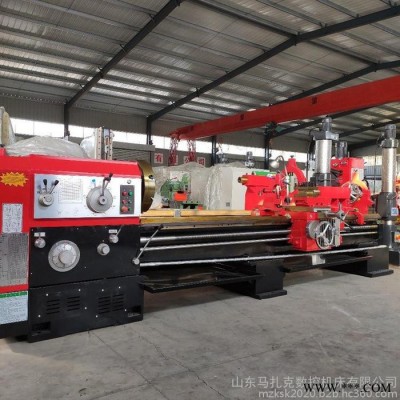

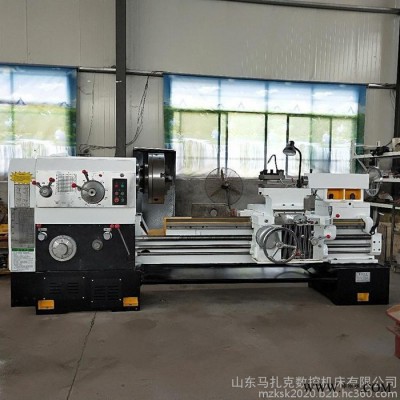

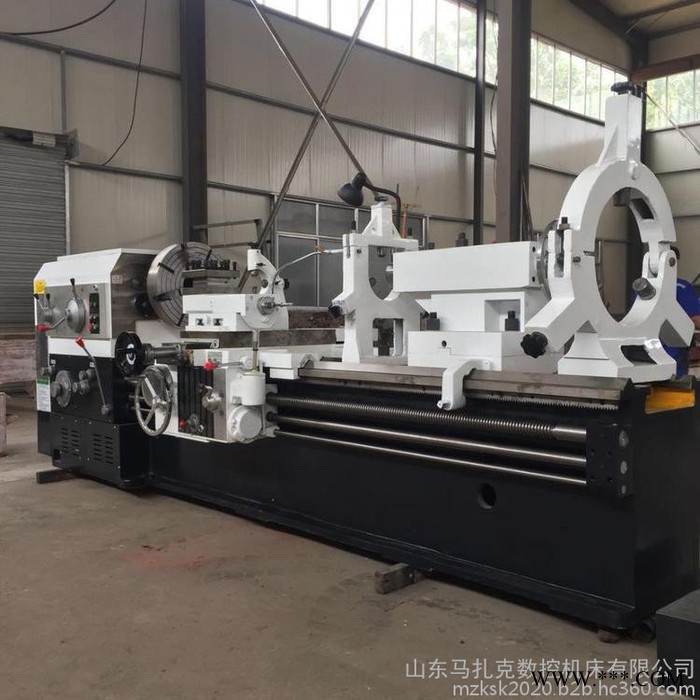

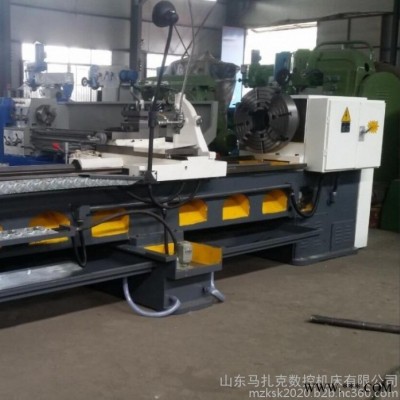

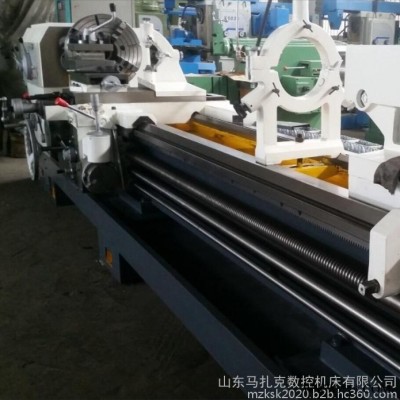

本车床功率大，刚性强、主轴调速范围广、适用于强力或高速切削，可以车削端面、外圆、内孔以及公制、英制、模数、径节各种螺纹，并可承担钻孔、套料、镗孔等工艺。主轴的制动及正反转变向是液压控制，刹车灵敏可靠，可用按钮不停车变换一级速度。床头箱内用压力油强制润滑，主轴转速范围具有数种，供用户选择。
溜板箱内有安全机构，可防止车床因过载而损坏。上刀架可以机动车削短的椎体，纵向进给与上刀架进给的复合运动可机动车削长的椎体，床身导轨经表面淬火，以提高导轨的寿命，车床的操纵手柄集中，使用方便灵活。
