| 类型 | 钻铣床 |
|---|---|
| 重量 | 1200（kg） |
| 主电机功率 | 3.7（kw） |
| 界面语言 | 中文 |
| 主轴转速范围 | 5000（rpm） |
| 定位精度 | 0.006 |
| 刀具数量 | 8 |
| 三轴行程(X*Y*Z) | 400*280*370 |
| T型槽尺寸(宽*数量) | 3-16 |
| 动力类型 | 气动 |
| 布局形式 | 立式 |
| 作用对象 | 五金 |
| 适用行业 | 不锈钢制品 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 保修壹年，终身服务 |
| 品牌 | 北一 |
| 型号 | VM400L |

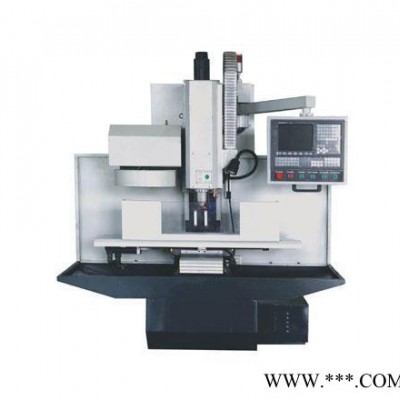

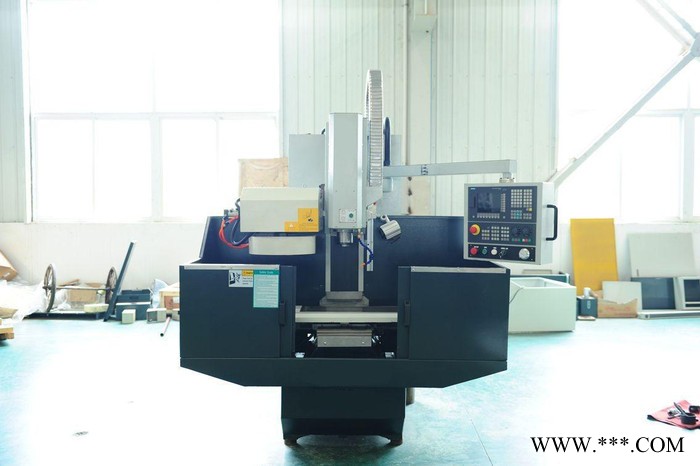

三轴硬轨小型数控钻铣床零件加工VM400机器特点
1、整体铸造床身，精密磨床轨道加工，确保机械精度；全封闭式外罩，外循环式切削油加工方式，配备有渣屑收集箱，确保加工场地干净、整洁；
2、X、Y、Z三轴采用精密矩形直线导轨，超强负载承重能力，快速位移定位精度高；
3、高精度研磨滚珠丝杆副，预紧螺母，传动精度高，能确保长时间内机械误差小；
4、高速钻孔攻牙，铣削等加工
5、高精度联轴器，在高速、高扭矩时，无转差；
6、高精度、高灵敏度自动对刀仪，保证刀具长度自动补偿，确保加工精度；
7、人性化控制手轮,方便操作;
8、床身独立润滑系统设计，确保运动部件经久耐用；
9、高速度多轴运动控制器，运行平稳，精度高；
10、所有加工零件全部经过热处理，并经过高精度研磨加工，精度高，不变形；
11、 控制柜采用全密封装置，灰尘和水汽全隔绝，电脑系统和电路部分保持干燥和无灰尘，经久耐用；开放式软件接口，可兼容MaterCAM、ArtCAM、Cimation、Pro-E、UG、AutoCAD、精雕等设计软件，操作简单，应用广泛；
技术参数 |
|
项 目 | VM400L |
|
|
工作台面积(长×宽) | 810×240mm |
T型槽宽×槽数×间距 | 16mm×3×60mm |
工作台最大承重 | 100Kg |
坐标最大行程（X×Y×Z） | 430×290×370mm |
主轴端面至工作台面距离 | 80-450mm |
主轴中心至立柱导轨面距离 | 309mm |
主轴锥孔 | BT30 |
主轴最高转速 | 5000r/min |
主轴伺服电机功率 | 2.2/3.7Kw |
进给电机功率:X轴/Y轴/Z轴 | 1Kw/1Kw/1.5Kw |
快速移动速度:X轴/Y轴/Z轴 | 24m/min |
进给速度 | 0-4000mm/min |
机床进给最小设定单位 | 0.01mm |
刀库容量 | 10/12 Stations |
最大刀具尺寸 | φ60×175mm |
刀具松夹方式:碟簧夹紧、气动松刀 | Clamping by disk spring and tool-released pneumatically |
刀具最大重量 | 3.5Kg |
机床净重 | 1200Kg |
机床外形尺寸(长×宽×高) | 1493×1669×2070mm |
|
|
配置
配件名称 | 型号规格 | 产地/厂家 |
|
X/Y/Z三轴伺服马达 | 1.3kw/3.0 kw | 安川 | 选配 |
X/Y/Z轴滚珠丝杆 | C3级滚珠螺杆 | 台湾“上银” | 选配 |
X/Y/Z导轨 | P级 | 台湾“上银” |
|
主轴 | 3.7KW/12000rpm | 晟昌 | （可选） |
控制器 | 新代 | 台湾新代 |
|
X/Y/Z轴承 | NSK | 日本NSK |
|
机身 | 高精密树脂砂铸铁 | 江门 |
|
接触器 | 施耐德 | 德国 |
|
中间继电器 | 欧姆龙 | 日本 |
|
变压器 | 3.5KW/220V | 合资 |
|
|
|
|
|
4轴 | EFK04-160WSV | 欧驰 |
|
随机配件清单
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | ER25锁嘴φ4 |
| 9 | 自动对刀仪 | 1套 |
2 | ER25锁嘴φ6 |
| 10 | 工具箱 | 1个 |
3 | ER25锁嘴φ8、10 |
| 11 | 油泵 | 1个 |
4 | 十字螺丝刀 | 1把 | 12 | 油箱 | 1套 |
5 | 刀头 | 2套BT30 | 13 | 开口扳手 | 1套 |
6 | 内六角扳手 | 4只 | 14 |
|
|
7 | 手轮 | 1个 | 15 |
|
|
8 | 说明书 | 1套 | 16 |
|
|
|
|
|
|
|
|
环境要求及其他辅助设备
环境要求 | 备注 | ||
工作电压 | AC380V±10% | ||
运行环境 | 温度+5℃～+35℃，相对湿度30%～75% | ||
软件运行环境 | windows2000/XP | ||
压缩气压力 | 0.6-0.7MPa | ||
辅助设备 | 型号（功率） | 价格 | 备注 |
空压机 | 3KW（3P） | 自行采购 | 主轴吹气喷水雾 |
质量保证及售后服务
1、质量保证期为使用之日起的12个月（易损易耗品除外，），终身维护。在正常使用的情况下，质保期内供方提供的设备出现质量问题，由供方免费维修、更换。在质保期内由于需方使用不当造成设备出现质量问题，供方也必须给予维修、更换，并收取相关设备的费用。
2、在质保期内当设备出现问题，供方须在2小时内做出响应。供方技术人员将在24小时内赶到现场进行维修。
现场安装、调试、培训和最终验收
1、在现场安装过程中，需方将派出现场安装人员配合供方工作。
2、本合同的设备在到达需方工厂指定地点后5天内供方完成安装和调试，需方在15天内完成最终验收。
技术保密
供、需方承诺严格遵守有关保密规定，未经对方同意，绝不将设备方案、设计图纸、商业用途及相关技术资料透露或提供给第三方。
