| 安装方式 | 立式 |
|---|---|
| 类型 | 立式加工中心 |
| 售后服务 | 面议 |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 品牌 | 舜铣 |
| 型号 | WNV1160 |
| 加工定制 | 是 |
一

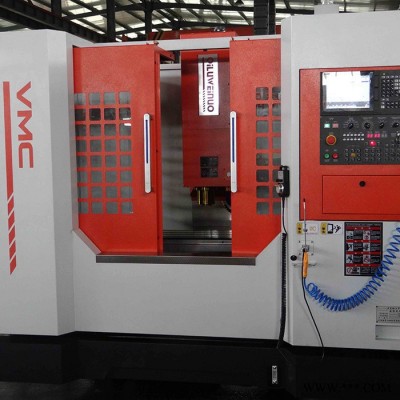

一、 产品简介与用途
1、 本数控铣床是公司专为零件加工行业推出的数控机床。满足高速钻攻的同时还能满足高速铣削加工，特别适合IT和汽车零件的加工行业。该机刚性好，结构对称，动态响应快，精度高、稳定性好，操作方便灵活。可进行立铣、钻、扩、镗、攻丝等加工工序，用途广泛。本加工中心进给轴为X、Y、Z三座标控制，主轴为伺服电机动力驱动，能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于加工各种中等规格的工件，也适合加工各种形状复杂型腔和表面，特别是加工具有三维形状的零件尤其方便，因而是模具制造业的一种理想机床。
2、 本数控铣床是公司精心设计制造的高质量、高速度、高精度、高性能的**技术密集型产品。机床的各项精度稳定，性能可靠，操作方便灵活。 本机采用树脂砂铸造技术，且经过两次人工时效处理，稳定性好，强度高，各项精度稳定可靠。 主轴及重要零部件均采用进口知名品牌。 机床在出厂前经过较长时间的严格拷机运行，大大降低了故障率。
二、 主要结构特点
底座、中滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在内腔分布有网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性、可靠性。

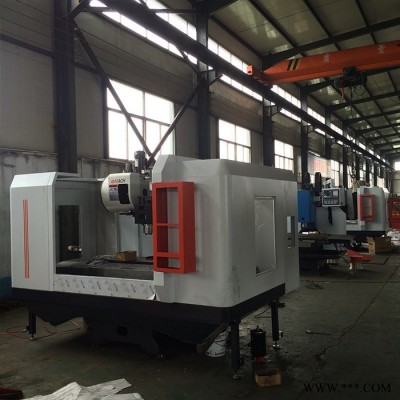

1.总体布局
本机床总体布局: 床身采用典型的箱体式框架结构形式。立柱采用“人字形”框架结构,主轴箱设计成对称形式,并安装在立柱中央,因此立柱不承受水平面内的偏心力,扭转变形很小,热变形也降到*低，容易实现高精度；

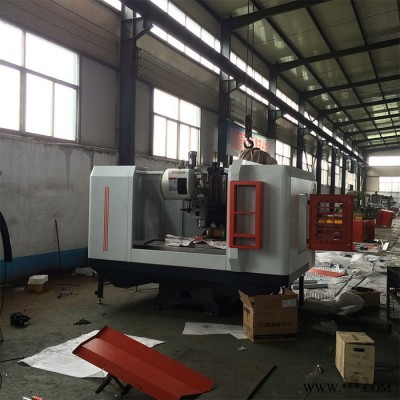

2.床身、工作台部分
工作台在滑鞍上往复运动完成横向方向(X轴)的进给运动,滑鞍在床身部上往复运动完成纵向(Y轴)进给运动。工作台在运动极限时中心始终都是在跨距之内，提高了机床运动过程的平稳性，使产品的加工精度和表面质量得于提高。 X、Y轴坐标移动由交流伺服电机通过联轴器将运动传递给滚珠丝杠（丝杆φ40毫米），驱动运动部件，以获得进给运动和快速运动。
3.立柱部分
主轴箱在立柱上往复运动完成垂直方向(Z向)的进给运动。 立柱采用“人”字型大跨度结构，使整个机体协调、稳固，增加刚性和稳定性，从而保证整机性能及精度。导轨为加宽矩形滑动导轨，并经中频淬火及精密磨削；滑动导轨面贴覆复合PTFE材料并精密刮研，配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，提高机床精度寿命。

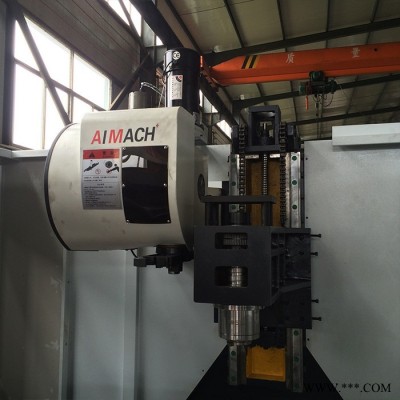

4.主轴箱部分
主轴采用BT40锥孔，主轴电机及其配套驱动器为超同步配套电机系列，驱动性能稳定，精度高。 主运动：主轴电机为交流伺服电机，主电机通过皮带传动使主轴获得0-8000r/min的转速。 主轴轴承采用高速、高精度专用主轴轴承，油脂润滑。主轴采用台湾罗翌主轴，主轴前、后轴承成组支撑，使主轴具有高精度、高转速、高负载、低温升的特点，承受大的功率和大扭矩切削，同时具有较高的主轴精度和较长的使用寿命。
5.润滑系统
该机床除主轴轴承和三个坐标滚珠丝杆两端的滚动轴承采用油脂润滑外，滚动导轨和滚珠丝杠均采用稀油自动润滑，保证润滑部位润滑良好。
6.冷却
工件、刀具冷却系统：该机床加工工件、刀具冷却系统利用冷却液的大流量喷淋来冷却。随机提供一把手持式冲屑**一把，方便操作。
7.气动系统
本机床采用压缩空气给主轴锥孔吹气，以保持主轴锥孔的清洁，并且给刀具气冷、手动**等提供动力。用户应自备干燥、洁净的压缩空气气源，其气压不低于0.6MPa。 气路系统主要包括过滤减压阀，气缸、三位五通阀，常闭二位二通换向阀，单向阀等部件。主轴前端的冷却喷头可根据需要选择冷却液或压缩空气对工件进行水冷或气冷。

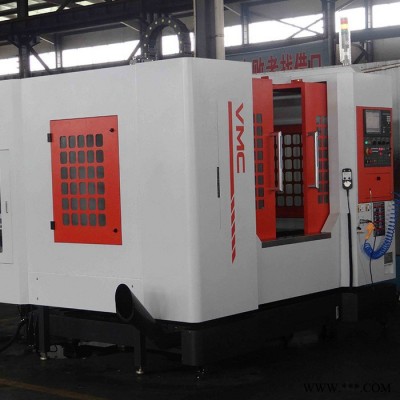

8.防护装置
机床导轨防护：采用专用导轨防护罩，机床整机采用全封闭结构，保证铁屑、加工液不四处飞溅，保证操作者环境干净、卫生。 机床大护罩及主要表面覆盖件均采用粉末涂装喷涂工艺制造，油漆覆盖力强，长期使用，油漆不退、掉色，保证机床长期使用，外观美观、整洁。
9.电柜及电器元器件
机床的电柜通过支架与床身的右侧连接。机床加工程序的编制及大部分操作集中于操作面板上。 机床电气控制柜采用防尘装置及热交换器进行除湿，保证电柜长期工作的稳性。
三、 要技术参数
1、 技术规格
| 型号 | WNV1160 |
| 行 程 | |
| X轴 | 1100mm |
| Y轴 | 600mm |
| Z轴 | 600mm |
| 主轴端面至工作台面距离 | 160-760mm |
| 主轴中心至立柱导轨 | 650mm |
| 进 给 | |
| X轴快速移动 | 20m/min |
| Y轴快速移动 | 20m/min |
| Z轴快速移动 | 12m/min |
| 切削进给 | 1-6000mm/min |
| 工作台 | |
| 工作台尺寸 | 1300×600mm |
| 工作台*大承重 | 800kg |
| T型槽 | 5-18-100mm |
| 主 轴 | |
| 主轴转速 | 50-8000rpm |
| 主轴直径 | Φ150 mm |
| 主轴锥孔 | BT40 |
| 拉钉 | MAS403-40BT-1 |
| 主轴电机同步轮 | 台湾 |
| 主轴皮带 | 台湾 |
| 主电机功率 | 7.5/11kW |
2、 CNC控制系统
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口，可与计算机进行程序控制与存储，能实现DNC加工。
FANUC OI Mate MD数控系统
主轴电机 功率 7.5kW
X轴系统伺服电机 功率 1.4 kW 扭矩 11N·m
Y轴系统伺服电机 功率 1.4kW 扭矩 11N·m
Z轴系统伺服电机 功率 1.4 kW 扭矩 11N·m
电源装置
电源形式 三相交流380V±10% 50Hz±10%
用电容量 18KVA
3、
4、 冷却系统
水箱容积： 200L
冷却泵功率： 90W
冷却泵流量： 25L/min
5、 气源
使用气压： ≥0.6MPa
6、 机床外形尺寸及重量
机床外形尺寸（长×宽×高）: 3300×2415×2960 mm
机床重量: (约)6000kg
四、 机床的随机附件
| 序号 | 名 称 | 规格或标记 | 数量 | 备注 |
| 1 | 弹簧夹头刀柄 | BT40-ER32-100 | 1 |
|
| 2 | 卡簧 | 3-4、5-6、7-8、9-10、11-12、13-14、15-16 | 各1 |
|
| 3 | 拉钉 | P40T-1-MAS403 | 1 |
|
| 4 | 地脚螺栓 | M12×500 | 8 |
|
| 5 | 调整垫铁 |
| 8 | 五、 主要外购件清单 |
| 序号 | 名称 | 型号或图号 | 产地 | 数量 | 备注 |
| 1 | 主轴单元 | BT40/Φ150/8YU-40T | 台湾键椿 | 1套 |
|
| 2 | 增压缸 | SP-4.5T-13 | 台湾北钜 | 1套 |
|
| 3 | 润滑泵 |
| 南京 | 1 |
|
| 4 | X、Y、Z 向滚珠丝杠副 |
| 台湾上银 | 各1套 |
|
| 5 | X、Y、Z 三向联轴器 |
| 龙创科技 | 3 |
|
| 6 | 丝杠专用轴承 |
| HBB | 6套 |
|
| 7 | 主轴轴承 |
| NSK | 5 |
|
| 8 | 圆盘刀库 | 24把 | 台湾 | 1 |
|
| 9 | 线轨 |
| 台湾上银 | 6 |
|
