安装方式 | 立式 |
---|---|
刀具数量 | 16.0 |
定位精度 | 0.01 |
动力类型 | 气动 |
类型 | 立式加工中心 |
售后服务 | 全国联保 |
主电机功率 | 11kw |
主轴转速范围 | 8000rpm |
界面语言 | 中文 |
是否库存 | 是 |
作用对象 | 冶金 |
适用行业 | 冶金 |
布局形式 | 立式 |
品牌 | 马扎克 |

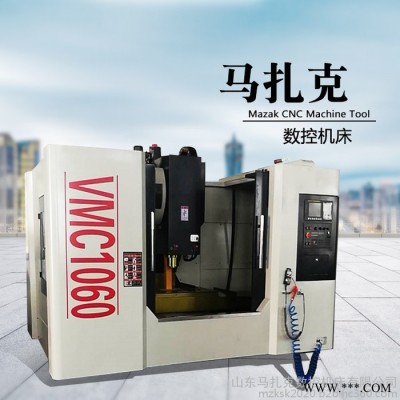

型号 | VMC1060 |
加工定制 | 是 |

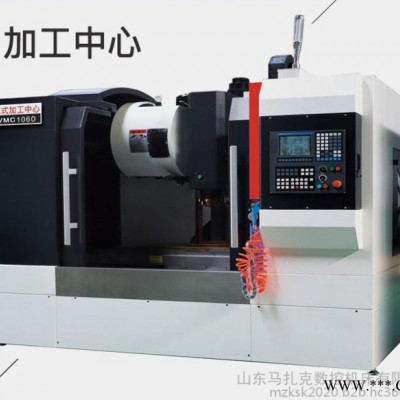

该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心,三轴均为钢球滚动直线导轨,导轨负载大、跨距宽、精度高,结构及外形尺寸紧凑合理,主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工要求。

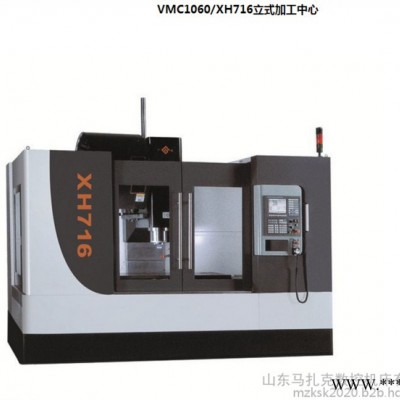

XH716立式加工中心主要规格及参数
技术参数 | XH716 | ||
工作台尺寸 | 600×1300mm | ||
行程 | X轴* Y轴* Z轴 | 1000mm*600mm*600mm | |
滚珠丝杠 | X轴 、Y轴 、Z轴 | GD4010 | |
进给电机 | X轴 、Y轴 、Z轴 | 14*16*16NM | |
主轴转速 | 60-8000rpm | ||
刀柄形式 | BT40 | ||
进给速度 | 0-18000mm/min | ||
T形槽(数目-宽*间距) | 5-18mm*120mm | ||
主轴端部到工作台距离 | 180-780mm | ||
主轴中心至立柱距离 | 655mm | ||
工作台承重 | 1000kg | ||
设定单位 | 0.001mm | ||
重复定位精度 | ±0.005mm | ||
定位精度 | ±0.01mm | ||
主电机 | 11kw(15kw/30min) | ||
刀库 | 斗笠式 16把 | ||
加工能力 | 铣削能力 | 3250px3/min | |
钻孔能力 | φ24mm | ||
镗孔能力 | φ150mm | ||
攻丝能力(铸铁) | M20×2.5 | ||
气源压力 | 4-6kgf/cm2 | ||
机床外形尺寸 | 3200×2650×2600mm |
