| 类型 | 立式加工中心 |
|---|---|
| 界面语言 | 汉语 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 主电机功率 | 5.5 |
| 主轴转速范围 | 50-6000 |
| 三轴行程(X*Y*Z) | 520x320x450 |
| 动力类型 | 电动 |
| 布局形式 | 立式 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 品牌 | lq |
| 型号 | NMC |

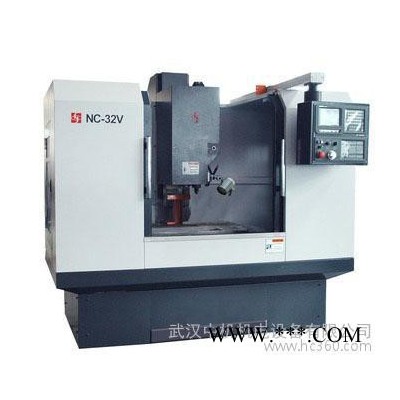

小型立式加工中心NMC-32VS
一、机床简述
NMC-32VS型立式加工中心具有直线插补、圆弧插补、快速定位、坐标系设定、刀具偏置、进给保持、循环启动、固定循环、自诊断、误差补偿、程序存储等数控加铣镗类工机床具有的全部代表性功能。机床动态性能好、运动精度控制准确、加工精度稳定且一致性好，能在一次装夹下完成零件钻、扩、镗、铰等孔类加工和铣削平面、沟槽、曲面等多种工序的加工。是机械制造业性能价格比高的数控设备。
本机具有高效、高精度和可靠性等特点，使用、操作、维修方便。
机床的主传动采用伺服主轴电机通过同步带传动结构；主轴锥孔为IS040（7：24）；主轴可以实现气动松刀，从而提高主轴部件的性能、扩大功能和应用范围。机床三个坐标的进给传动，分别采用伺服电机与滚珠丝杠直连，以实现三个轴的进给运动，导轨型式均为滚动直线导轨副。滚珠丝杠采用双支撑结构，可保证机床的传动刚性和位置精度。
机床三个进给方向均采用直线导轨支承。采用自动定量间歇集中润滑装置对导轨进行润滑，精度保持性好。
二、主要技术规格参数
项 目 | 单 位 | 规格/参数 |
工作台尺寸 | mm | 320×800 |
工作台T型槽(T数-宽数×间距) | mm | 5-14×100 |
工作台承载工件**大重量 | kg | 300kg |
工作台左右移动行程(X向) | mm | 520 |
工作台前后移动行程(Y向) | mm | 320 |
主轴箱上下移动行程(Z向) | mm | 450 |
主轴端面至工作台距离 | mm | 90～540 |
主轴中心线至立柱导轨面距离 | mm | 365 |
主轴锥孔序号/刀柄 |
| ISO40 7:24/BT40 |
主轴电机功率 | kw | 3.7/5.5 |
主轴调速范围 | r/min | 50～6000 |
进给速度范围 | mm/min | 1～4000 |
快速移动速度 | m/min | 10 |
机床外型尺寸(长X宽X高) | mm | 2200X2050X2400 |
