| 刀具数量 | 4.0 |
|---|---|
| 动力类型 | 电动 |
| 控制方式 | 闭环控制 |
| 控制系统 | PLC |
| 用途 | 金属切削 |
| 运动方式 | 点位直线控制 |
| 主电机功率 | 3 |
| 适用行业 | 不锈钢制品 |
| 布局形式 | 立式 |
| 加工尺寸范围 | 850-1500 |
| 品牌 | 海锐数控 |
| 型号 | HRK4000 |
一、用途说明

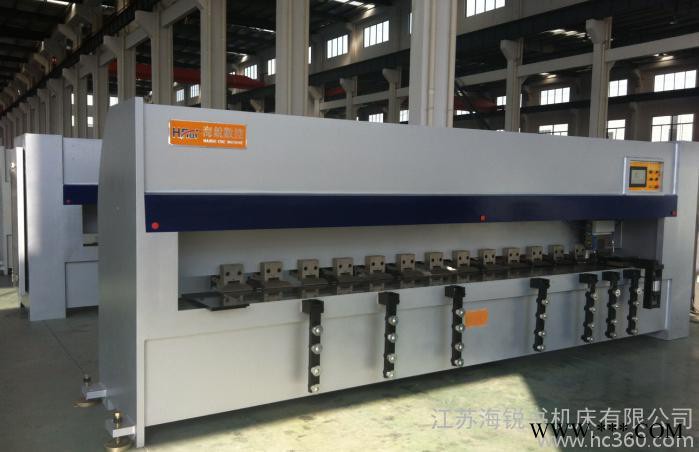

本设备为全数控金属板材开槽机。本机床采用先进的CNC系统,设计新颖。具有加工精度高、操作简单、无噪音、无振动等特点。该机床用于在钣金件（含不锈钢板、铝板、铝塑板、铜板、铁板、胶木板、亚克力板及其它一些特殊板材。）上进行V型槽、U型槽及其它不规则槽的加工，特别适用于钣金件折弯前的V槽加工。
二、性能和特点
1、HRK型数控金属薄板开槽机是本公司科研人员在国内外金属薄板开槽机基础上研究开发的升级产品，本机具有传统机型的一切性能，充分解决了客户在实际操作过程中所遇到的一系列问题。
2 设备采用钢板焊接，经振动时效消除内应力，使整个机型在强度，刚性，稳定性都超过了国内外的同等产品。
3 设备采用后送料结构，万向球的巧妙设计，使得设备在进料和出料时均不会破坏板料的表面。可调式活动工作台面，能保证开槽深度每个部位的精确。
4 设备采用前后三把成型刀的加工工艺，使加工时所产生的铁屑大大减少，相比传统五把刀所加工的精度也大大提高，因五把刀所加工出槽底可能会产生多底线条。
5 设备采用全气动夹料，压料，工作快捷，使得被加工产品无夹痕，压痕，全部工作过程跟踪吹风。工作区间的照明系统更是达到极致。
6 设备采用高速合金钢的齿轮齿条，及大螺距的滚珠丝杆，和高精度、静音直线导轨。主轴系统以高扭矩伺服电机配进口星型减速机作为驱动。使得刀架在加工工件时更加稳定和快捷。
7 设备工作台采用高强度的板材作为基面，使得工作台在加工工件时，不易被磨损。且台面板与机身工件采用活动可调式，使得刀尖到台面每一点的距离精度保证在0.02mm左右。
8 设备采用PLC人机界面编程。操作人员易学易懂，定位准确。
9 设备夹料、压料均采用全气动控制。使得本机在节能环保理念上达到了一个高点。
10 设备的整体造型简洁、大方、美观，采用框式结构设置，符合各类技术人员的操作习惯，使操作工在工作时能充分达到生产及技术要求。
三、设备的主要技术参数
序号 | 项目 | 单位 | 数值 |
1 | 最大加工板厚 | mm | 6 |
2 | 最大加工板长 | mm | 4000 |
3 | 最大加工板宽 | mm | 850～1500﹙可选﹚ |
4 | 最小加工板厚 | mm | 0.3 |
6 | 送板速度 | m/min | 0.5-5 |
7 | Y轴最小设定单位 | mm | 0.01mm |
8 | Y轴最小定位精度 | mm | ±0.05mm |
9 | Z轴最小定位精度 | mm | 0.01mm |
10 | Z轴最小定位精度 | mm | ±0.05mm |
11 | X轴电机功率 | Kw | 2 |
12 | Y轴电机功率 | Kw | 3 |
13 | Z轴电机功率 | m | 0.4 |
14 | 气源压力 | Map | 0.4-0.6 |
